Fresatura a 5 assi di componenti complessi: trovare il fornitore migliore
Indice dei contenuti
I pezzi fresati complessi con tolleranze ristrette, superfici a forma libera, elevata precisione o forme estremamente complesse finiscono prima o poi sulla fresatrice CNC a 5 assi.
Per gli acquirenti e i responsabili degli acquisti non è fondamentale capire come funziona la procedura. Ciò che conta di più è individuare il fornitore tecnicamente più idoneo.
e cosa deve contenere una richiesta ben strutturata. Le offerte vanno valutate anche al di là del prezzo.
Questa guida fornisce una risposta strutturata a tutte queste domande relative alla produzione di pezzi fresati CNC complessi. Allo stesso tempo, offre dei criteri in base ai quali potrete valutare i vostri potenziali fornitori di servizi di fresatura CNC.
Cosa significa fresatura a 5 assi e in quali casi è utile
Nella fresatura a 5 assi (o lavorazione a fresatura a 5 assi), l'utensile sulla macchina CNC non si muove solo lungo i tre assi X, Y e Z.
Inoltre, ruota attorno a due assi di rotazione (assi di rotazione supplementari). Ciò consente la lavorazione di geometrie complesse da più direzioni in un unico serraggio.
Il risultato è un minor numero di errori di posizionamento e tempi di lavorazione più brevi. A ciò si aggiungono tolleranze raggiungibili che difficilmente sarebbero riproducibili con una fresatrice convenzionale a 3 assi (fresatura a 3 assi) in più operazioni di serraggio.
La fresatura a 5 assi diventa rilevante ovunque, dove i componenti richiedono sottosquadri, superfici a forma libera, fori obliqui o lavorazioni su più lati geometricamente complesse. I settori tipici sono Aerospaziale e difesa, tecnologia medica, Settore automobilistico e sport motoristici nonché la produzione di utensili e stampi.
Esiste fresatrici a 5 assi con indicizzazione (detto anche 3+2). In questo caso il pezzo viene fissato in posizioni angolari fisse e poi lavorato su tre assi. E poi il Fresatura simultanea a 5 assi, in cui tutti e cinque gli assi sono in movimento contemporaneamente.

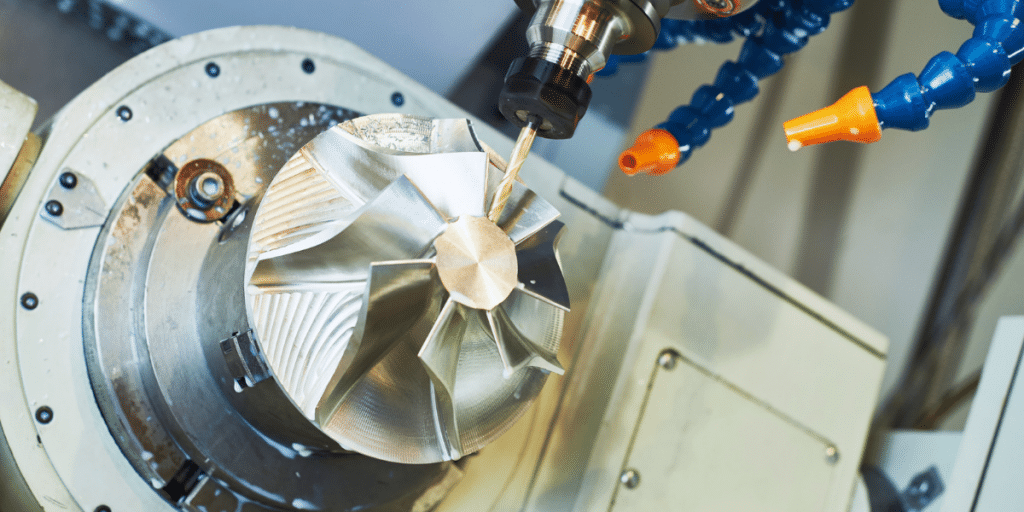

Quest'ultima è tecnicamente più complessa ed è necessaria per geometrie realmente libere, come le pale delle turbine o gli impianti. Non tutti i fornitori che pubblicizzano la „lavorazione a 5 assi“ padroneggiano entrambe le varianti.
Criteri di selezione: cosa contraddistingue un fornitore adeguato per la fresatura a 5 assi
Esperienza comprovata con componenti simili
Il criterio più importante non è la dimensione dell'azienda, bensì il fatto che il fornitore abbia già prodotto con successo componenti simili.
Cavità profonde, strutture a pareti sottili, materiali difficili da lavorare e tolleranze dimensionali ristrette pongono requisiti specifici. Questi riguardano il sistema di serraggio, la scelta degli utensili e la strategia CAM. Un fornitore che produce regolarmente giranti o impianti ortopedici possiede competenze diverse rispetto a chi lavora principalmente su prototipi in alluminio o semplici assiemi.
Si prega di richiedere espressamente, al momento della richiesta, esempi di riferimento relativi a settori simili o a classi geometriche analoghe.
Competenza nella lavorazione a 5 assi simultanea o indicizzata
Chiedete direttamente se il fornitore è in grado di eseguire una vera lavorazione simultanea a 5 assi o se utilizza principalmente la lavorazione 3+2. Per molti pezzi la lavorazione 3+2 è sufficiente, ma non per le geometrie a forma libera. Un fornitore che non è in grado di rispondere chiaramente a questa domanda rappresenta un rischio per le geometrie complesse.
Competenza nei materiali
Un'azienda può essere molto competente con l'alluminio, ma decisamente meno con il titanio o l'Inconel. Le caratteristiche dei materiali, lo sviluppo di calore, le tensioni residue e le tecniche di serraggio differiscono notevolmente. Verificate se il fornitore abbia un'esperienza comprovata con il vostro specifico materiale. Inoltre, informatevi se è in grado di gestire i trattamenti preliminari e finali.
Tecnica di misurazione e garanzia della qualità
Quando si tratta di pezzi complessi a 5 assi, la tecnologia di misurazione è fondamentale tanto quanto la macchina stessa. Un fornitore qualificato dovrebbe essere in grado di offrire almeno quanto segue:
Requisiti:
- Misurazione delle coordinate: CMM disponibile, trasduttore di misura in-process
- Controllo del primo campione: FAI o EMPB con rapporto di misurazione completo
- Certificati dei materiali: EN 10204 3.1 o 3.2, tracciabilità dei lotti
- Certificazioni: ISO 9001, AS 9100, ISO 13485, IATF 16949 a seconda del settore
I fornitori che evitano di rispondere alle domande relative alla tecnica di misurazione rappresentano un chiaro segnale d'allarme. Ciò vale anche quando, in presenza di tolleranze ristrette, rispondono genericamente che „non c'è alcun problema“. La situazione è particolarmente critica se non viene fornito un piano di misurazione dettagliato.
Competenza CAM (software CAD/CAM)
I fornitori di alto livello individuano i rischi già prima dell'avvio della produzione: posizioni di serraggio critiche, pericolo di collisione, tolleranze inutilmente strette, rischi di deformazione nelle strutture a pareti sottili.
Se un fornitore, già in fase di offerta, pone domande costruttive o propone miglioramenti, ciò dimostra una reale competenza nella produzione.
Chi indica immediatamente un prezzo senza chiedere chiarimenti dovrebbe essere valutato con occhio critico. Leggi qui il nostro articolo sul perché il sistema di preventivi istantanei non funziona.
Finitura integrata e trattamento delle superfici
I pezzi fresati complessi, una volta lavorati, vengono spesso sottoposti ad ulteriori fasi di lavorazione: trattamento termico, rivestimento superficiale, rettifica, anodizzazione o applicazione di speciali strati protettivi.
Se questi processi vengono coordinati tra diversi fornitori, sorgono problemi di interfaccia, rischi legati al trasporto e carenze qualitative. I fornitori che dispongono di una rete integrata per il pretrattamento e il post-trattamento riducono notevolmente tali oneri.
Il pacchetto RFQ: cosa deve contenere una richiesta ben strutturata
Una richiesta incompleta porta a offerte non comparabili. Un fascicolo di richiesta di offerta completo deve contenere almeno:
- Modello 3D (STEP)
- Disegno tecnico con tutte le tolleranze e le specifiche GD&T
- Materiale con codice materiale
- Requisiti relativi alle superfici (valori Ra, rivestimenti)
- Numero di pezzi e dimensione del lotto
- Trattamento termico e finitura
- Requisiti di collaudo (rapporto di misurazione, FAI, certificato dei materiali)
- Data di consegna desiderata
Evidenziare separatamente nel disegno le caratteristiche critiche in termini di tolleranza. Ciò facilita al fornitore la valutazione dei rischi e consente di ottenere offerte più precise.
Valutare correttamente le offerte
Nel caso di pezzi complessi a 5 assi, il prezzo raramente è il criterio determinante. Il fornitore più economico spesso finisce per essere il più costoso, se si tiene conto delle rilavorazioni, degli scarti o dei ritardi nella consegna. Una matrice di valutazione strutturata aiuta a evitare decisioni prese d’istinto:
| Criterio | Ponderazione |
| Competenza tecnica e parco macchine | 30 % |
| Garanzia della qualità e metrologia | 20 % |
| Competenza nei materiali | 15 % |
| Comunicazione e feedback sul DFM | 15 % |
| Tempi di consegna e rispetto delle scadenze | 10 % |
| Prezzo | 10 % |
Non valutate solo l'offerta in sé, ma anche la qualità delle richieste di chiarimenti tecnici, la completezza dell'offerta e la trasparenza riguardo ai rischi e alle ipotesi.
Le domande più importanti da porre al fornitore
Queste domande distinguono i fornitori forti da quelli deboli:
- Realizzate regolarmente pezzi a 5 assi simultanei o principalmente a 3+2?
- Quali componenti simili avete già realizzato?
- Quali materiali lavorate abitualmente e come gestite le leghe difficili da lavorare?
- Come garantite tolleranze strette in presenza di geometrie complesse?
- Quali strumenti di misurazione utilizzate e siete in grado di fornire rapporti FAI?
- Qual è la vostra strategia di serraggio per i pezzi con pareti sottili o di difficile accesso?
- Dove individua dei rischi o delle opportunità di ottimizzazione del processo di produzione (DFM) nel suo componente?
- Quali fasi del processo vengono svolte internamente e quali vengono affidate a fornitori esterni?
Segnali di allarme nella scelta del fornitore
Attenzione ai fornitori che:
- indicare subito un prezzo, ma senza porre domande tecniche,
- promettere tolleranze strette in modo generico, senza spiegare un metodo di misurazione,
- non essere in grado di fornire indicazioni chiare in merito alla tecnica di misurazione o ai rapporti di prova,
- parlare genericamente di „5 assi“, senza però citare alcun pezzo di riferimento,
- non possono dimostrare di avere esperienza con quel materiale specifico,
- Indicare tempi di consegna che sembrano irrealisticamente brevi.
Nota aggiuntiva: episodio pilota prima della serie
Prima di avviare una produzione in serie su larga scala, è generalmente consigliabile effettuare un ordine pilota con un primo campione. Ciò consente di verificare la precisione dimensionale, la qualità delle superfici, la documentazione e la capacità di comunicazione del fornitore in condizioni reali, prima di affidargli la produzione di grandi quantità o di componenti critici per la sicurezza.
La vostra lavorazione conto terzi con fresatrici a 5 assi da un unico fornitore
L'approvvigionamento di complessi pezzi fresati a 5 assi comporta spesso un notevole sforzo di coordinamento. Il pezzo grezzo, la fresatura conto terzi, il trattamento termico, il rivestimento superficiale e il controllo qualità sono spesso affidati a partner diversi. Ciò aumenta il carico di lavoro relativo al monitoraggio delle consegne, alla documentazione e alla gestione delle interfacce.
FACTUREE – Il produttore online affronta questo collo di bottiglia in qualità di fornitore di servizi di produzione digitale, avvalendosi di una rete di oltre 2.000 partner di produzione certificati ISO 9001. La piattaforma di approvvigionamento digitale copre l'intero processo produttivo, che spazia dalla lavorazione CNC al trattamento termico, passando per oltre 50 trattamenti superficiali. Il processo si conclude con il collaudo finale e il rilascio dei certificati dei materiali.
La gamma di materiali comprende oltre 300 tipi, tra cui leghe di titanio, leghe a base di nichel, acciai speciali e tecnopolimeri. La rete è certificata AS 9100. FACTUREE fornisce pezzi fresati a CNC completamente documentati per settori con i più elevati requisiti di qualità — dall'aerospaziale e la difesa alla tecnologia medica fino al settore automobilistico. Scopri qui come FACTUREE produce pezzi fresati a controllo numerico.
Gli acquirenti caricano i disegni tecnici direttamente sul portale. Ricevono offerte qualificate senza dover contattare e coordinare singolarmente ogni partner di produzione. I certificati dei materiali, i verbali di collaudo e le dichiarazioni di conformità vengono messi a disposizione a livello centrale.
Conclusione
L'assegnazione di commesse relative a pezzi fresati complessi a 5 assi non si riduce a una semplice trattativa sul prezzo. Sono determinanti l'idoneità tecnica, un'esperienza comprovata con geometrie e materiali simili, una tecnologia di misurazione affidabile e una documentazione completa sulla qualità.
Un pacchetto RFQ ben strutturato, una matrice di valutazione ponderata e un lotto pilota prima della produzione in serie riducono notevolmente il rischio di approvvigionamento. Chi segue sistematicamente questi passaggi non trova il fornitore più economico, ma quello economicamente più affidabile.
