Anodizado: Consejos para la compra y la construcción
El anodizado se encuentra entre los procesos superficiales más utilizados en la industria del metal. En la práctica, a menudo se confunden o equiparan.
Este artículo explica qué es el anodizado, cuál es la diferencia entre anodizar y "Eloxieren" en alemán, qué variantes hay y para qué materiales es adecuado el proceso.
Ventajas e inconvenientes, normas pertinentes, costes del anodizado por contrato y alternativas al anodizado, compactas y prácticas para la compra y el diseño.
¿Qué es el anodizado?
La anodización es la oxidación anódica del aluminio. El término es una palabra alemana formada por ELectroquímica OXidación. Describe con precisión lo que ocurre en el proceso electroquímico: La superficie de la pieza de aluminio se convierte en óxido de aluminio mediante una reacción electroquímica.
El componente se coloca en un baño ácido como ánodo. Cuando se aplica una corriente eléctrica, se produce una oxidación electrolítica selectiva del aluminio. El oxígeno liberado por el electrolito se combina con el metal para formar una capa protectora cerámica dura.
Esta capa anodizada crece tanto hacia el interior del material como hacia el exterior. De este modo se crea una característica estructura microscópica porosa en forma de panal. En un último paso, estos poros se sellan en agua hirviendo mediante hinchamiento.
Esto se conoce como Sellado es el nombre que recibe este proceso. Esto confiere al componente su resistencia final a la corrosión y su dureza. Si previamente se han depositado tintes, también adquiere su color permanente.
El resultado no es un revestimiento aplicado ni tiene fines decorativos. Es una capa protectora que ha crecido en el material base. Está firmemente adherida al sustrato y no puede desprenderse.
La capa de óxido producida es transparente, dura (hasta 500 HV para el anodizado duro) y eléctricamente aislante. El componente deja de tener conductividad eléctrica en la superficie.
El anodizado se utiliza industrialmente desde la década de 1920. Hoy en día, es uno de los procesos superficiales más utilizados en la industria metalúrgica.
Anodizado y "eloxieren" en Alemán: ¿Cuál es la diferencia?
En la práctica, ambos términos se utilizan sinónimo utilizado. "Eloxieren" es la oxidación anódica del aluminio. El término se utiliza principalmente en los países de habla alemana. Anodizado es el término genérico internacional y abarca la oxidación anódica de cualquier metal, no sólo del aluminio.
Se trata, por tanto, de un caso especial de anodizado. Cualquiera que hable de "Eloxieren"“ en el entorno de fabricación alemán se refiere invariablemente al aluminio. „Anodizado“, en cambio, también se utiliza para el titanio, el magnesio y otros metales.
Para el comprador, esto significa que si un dibujo dice „anodizado“, se refiere al aluminio como material y a la oxidación anódica como proceso.
El material debe indicarse explícitamente como „anodizado“.
Variantes del anodizado
La tecnología de galvanoplastia comprende distintas variantes que varían en función del metal, el concepto del sistema y el uso previsto.
- Anodizado de corriente continua (anodizado GS / anodizado normal) La variante estándar. Espesor de capa de 5-25 µm, electrolito de ácido sulfúrico, temperatura ambiente. Adecuado para aplicaciones decorativas y de protección contra la luz.
- Anodizado duro (anodizado duro) Funcionamiento a bajas temperaturas (0-5 °C) y mayor densidad de corriente. Espesores de recubrimiento de hasta 150 µm, dureza de hasta 500 HV. Aplicación: Componentes sometidos a gran desgaste, cilindros hidráulicos, carriles guía, pistones.

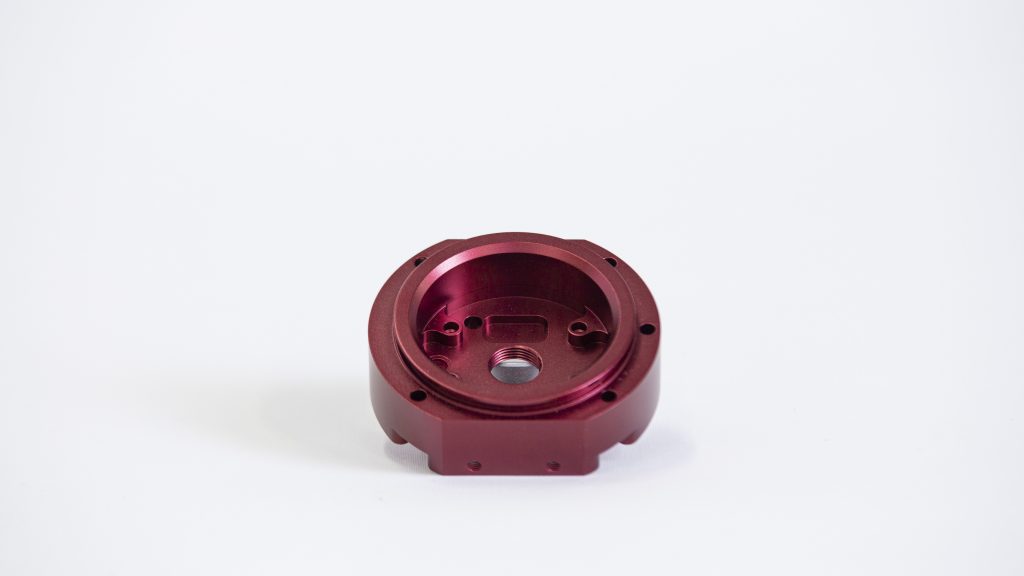

- Anodizado en color Incorporación de colorantes inorgánicos u orgánicos en la estructura de poro abierto antes del sellado. Colores para el anodizado: negro, oro, rojo, azul, plata y muchos más. Aplicaciones: bienes de consumo, arquitectura, tecnología médica.
- Coloración de interferencia (electrolítico): Sales metálicas como el estaño y el níquel se incrustan electrolíticamente en los poros. Los colores resultantes, por ejemplo bronce o negro, son resistentes a la luz y a los rayos UV. Estándar en el anodizado arquitectónico.
- Anodizado con ácido crómico (CAA) Electrolito: ácido crómico (CrO₃). Capas finas y densas (2-8 µm), muy buena resistencia a la corrosión. Utilizado históricamente en la industria aeroespacial. Prohibido en toda la UE desde 2024 (REACH, SVHC).
- Anodizado con ácido oxálico Capas más gruesas que el proceso al azufre, color inherente amarillento. Utilizado en Japón y para aplicaciones de diseño específicas.
7. oxidación plasma-electrolítica (PEO / oxidación por microarco) Proceso de alta tensión (300-600 V), produce capas similares a la cerámica con una dureza muy elevada. Se utiliza para magnesio y aluminio en tecnología aeroespacial y médica.
Anodizado: Ventajas e inconvenientes
|
Ventajas del anodizado |
Anodizado Inconvenientes |
|
Resistencia a la corrosión hasta >1000 h de prueba de niebla salina (DIN EN ISO 2080) |
La capa de óxido es dura pero quebradiza: no hay deformación plástica tras el anodizado |
|
El anodizado duro alcanza hasta 500 HV, comparable al acero |
La capa es más fina en los bordes interior y exterior - a tener en cuenta en el diseño |
|
Las superficies anodizadas fijan mucho mejor los adhesivos, pinturas y selladores. |
No todas las aleaciones de aluminio se anodizan de la misma manera |
|
Aislamiento eléctrico hasta 200 V (anodizado normal) o hasta 2000 V (anodizado duro) |
Las capas no selladas absorben la suciedad y los colorantes |
|
Al₂O₃ térmicamente estable hasta aprox. 1200 °C |
El Al₂O₃ se disuelve en ácidos fuertes (pH 9). |
|
La mitad de la capa crece hacia el interior - cambio dimensional ≈ 50 % del espesor de la capa por área. |
Las capas dañadas deben eliminarse por completo y volver a anodizarse |
|
Sin metales pesados (excepto la variante de ácido crómico), conforme a RoHS |
El componente no debe mecanizarse después del anodizado |
|
Se mantiene el aspecto metálico natural; amplia gama de colores posible |
Materiales para anodizar
¿Por qué principalmente aluminio?
El aluminio es el Material ideal para anodizar - por varias razones:
- Capa pasiva natural: El aluminio ya forma una fina capa de óxido cuando se expone al aire. El anodizado prolonga y controla este proceso natural.
- Química de óxidos estables: El Al₂O₃ es termoestable, duro y químicamente inerte.
- Variedad de aleaciones: La mayoría de las aleaciones forjadas de las series 1xxx, 5xxx, 6xxx y 7xxx son fáciles de anodizar (6061, 6082, 7075 con restricciones).
Eficiencia económica: El proceso es fácilmente escalable y los costes del electrolito son bajos.
Información sobre aleaciones para compradores y diseñadores:
- Mejor anodisabilidad: 1xxx (aluminio puro), 5xxx, 6xxx
- Restringido: 2xxx (con Cu), 7xxx (con Zn) - posibles capas irregulares
Crítico: Aleaciones fundidas (alto contenido en Si) - capas desiguales, mate
Titanio anodizado (Ti)
El anodizado de titanio es técnicamente posible y se utiliza de forma selectiva:
- Material de la capa: TiO₂ (dióxido de titanio)
- Particularidad: El grosor de la capa determina el color de interferencia sin colorantes.
El color oscila entre el amarillo, el azul y el verde.
Depende de la tensión (15-100 V). - Aplicaciones: Tecnología médica (implantes, instrumental), joyería, aeroespacial, arquitectura
Ventaja: Biocompatible, sin toxicidad
Magnesio (Mg)
El magnesio puede anodizarse, pero es exigente:
- Desafío: El Mg es muy reactivo; los electrolitos de ácido sulfúrico estándar no son adecuados.
- Procedimiento: Electrolitos alcalinos especiales o proceso PEO
- Aplicaciones: Aeroespacial, estructuras ligeras
Restricción: Los revestimientos son menos densos que con el aluminio; la protección contra la corrosión requiere un sellado adicional
Alternativas al anodizado
El anodizado no es la mejor opción para todas las aplicaciones. Dependiendo de los requisitos -material, grosor del revestimiento, aspecto, presupuesto-, existen alternativas sensatas:
- Recubrimiento en polvo - Espesor del revestimiento 60-120 µm. Muy buena resistencia a la corrosión, amplia gama de colores (RAL), rentable para grandes cantidades. Desventaja: capa más gruesa, sin aspecto metálico. Adecuado para perfiles de fachada, carcasas, bienes de consumo.
- Pintura húmeda - Flexible en color y nivel de brillo, adecuado para geometrías complejas. Menor dureza que el anodizado. Adecuado para prototipos, series pequeñas y componentes de diseño.
- Revestimiento PVD - Espesor de capa 1-5 µm. Recubrimientos muy duros (TiN: hasta 2300 HV), precisos, decorativos. Costes de inversión elevados. Adecuado para herramientas, relojes, tecnología médica.
- Deposición química de níquel - Espesor de capa de 5-100 µm. Capa uniforme incluso en taladros, alta dureza tras el tratamiento térmico. El níquel es SVHC (REACH). Adecuado para componentes de precisión, hidráulicos.
DLC / Carbono similar al diamante - Espesor de capa 1-5 µm. Extremadamente duro (hasta 3000 HV), coeficiente de fricción muy bajo. Costes elevados. Adecuado para herramientas de alto rendimiento, deportes de motor, tecnología médica.
Información reglamentaria importante para los compradores
Reglamento REACH: El trióxido de cromo (CrO₃) en el anodizado con ácido crómico es una SVHC (sustancia extremadamente preocupante). Su uso industrial regular está rigurosamente restringido en la UE desde 2024.
Los compradores deben comprobar si los proveedores siguen teniendo autorizaciones válidas o cambiar a procesos alternativos (proceso de azufre, PEO). El sellado de fluoruro de níquel también es SVHC - posiblemente restringido para contacto alimentario y médico.
RoHS: El anodizado normal con ácido sulfúrico cumple la directiva RoHS.

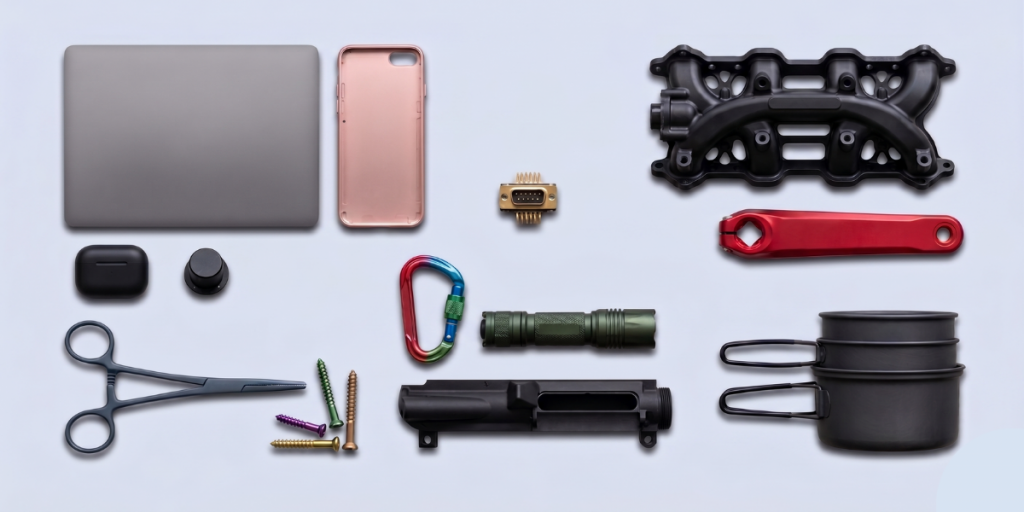

Anodizado: Aplicaciones
El anodizado y la anodización se utilizan en casi todos los sectores manufactureros.
- Ingeniería mecánica e industria: Cilindros hidráulicos y vástagos de émbolo (anodizado duro), carriles guía, ejes lineales, carcasas de válvulas, cilindros neumáticos, portaherramientas.
- Aeroespacial: Componentes estructurales, componentes del tren de aterrizaje, carcasas para aviónica y electrónica (blindaje CEM + protección contra la corrosión).
- Tecnología médica: Instrumental quirúrgico (anodizado en color para codificación cromática), implantes de titanio (anodizado), carcasas para dispositivos médicos.
- Electrónica e ingeniería eléctrica: Disipadores térmicos, carcasas para electrónica de consumo (smartphones, portátiles - anodizado en color), soportes de placas de circuitos, componentes de armarios de control.
- Arquitectura y construcción: Perfiles de fachada, marcos de ventanas, puertas, sistemas de protección solar, herrajes.
- Automóvil: Piezas de carrocería y listones embellecedores, componentes de motor (anodizado duro), carcasas de baterías y piezas estructurales en e-mobility.
- Bienes de consumo: Componentes de bicicletas, carcasas de cámaras, utensilios de cocina, relojes y joyas.
