Galvanisierung: Oberflächenbehandlungen durch Galvanisieren
Ob Korrosionsschutz für Stahlbauteile, Verschleißfestigkeit für Druckzylinder oder Leitfähigkeit für Steckverbinder, die Galvanisierung ist eine der vielseitigsten und wirtschaftlichsten Methoden der Oberflächenveredelung in der modernen Fertigung. Dieser Beitrag vermittelt das Fachwissen, das für Einkaufsentscheidungen, Gespräche mit Lieferanten und die konstruktive Auslegung benötigt wird.
Was ist Galvanisieren?
Galvanisieren heißt auch Galvanotechnik, Galvanik oder Elektroplattieren. Es ist ein elektrochemisches Verfahren, bei dem gezielt ein metallischer Überzug auf metallischen Oberflächen abgeschieden wird. Grundlage ist die gesteuerte Elektrolyse. Elektrischer Strom wird durch ein galvanisches Bad geleitet, das die Ionen des Beschichtungsmetalls enthält.
Das zu beschichtende Werkstück bildet die Kathode (Minuspol), eine Anode aus dem Beschichtungsmetall den Pluspol. Im elektrischen Feld wandern positiv geladene Metallionen zur Kathode und lagern sich dort als gleichmäßige Beschichtung ab. Je nach galvanischem Verfahren sind Schichtdicken von wenigen Mikrometern bis zu mehreren Zehnteln Millimeter erreichbar.
Die erzeugten metallischen Überzüge beeinflussen gezielt folgende Eigenschaften des Grundmaterials:
- Korrosionsschutz: Schutz vor Angriff durch Feuchte, Salze und Chemikalien
- Verschleißfestigkeit: Erhöhung der Härte an der Oberfläche und Reduktion von Reibverschleiß
- Leitfähigkeit: Verbesserung von Kontaktwiderstand und Übertragungsqualität
- Mechanische Eigenschaften: Erhöhung der Zugfestigkeit durch metallische Hülle um den Grundkörper
- Optik und Haptik: Dekorative Oberflächen, Glanz, Farbe (Gold, Chrom, Kupfer)
- Lötbarkeit: Verbesserte Verbindungen in der Elektronik
Galvanisierung vs. Galvanoplastik?
Beide Verfahren basieren auf Elektrolyse – doch Ziel und Ergebnis unterscheiden sich grundlegend. In der industriellen Beschaffung ist die klare Abgrenzung entscheidend. So wählt man das richtige Verfahren aus und vermeidet Missverständnisse mit Lieferanten.
| Merkmale | Galvanisierung | Galvanoplastik |
| Ziel | Beschichtung eines bestehenden Bauteils | Herstellung eines neuen Metallteils |
| Substrat | Bleibt im Endprodukt erhalten | Wird nach dem Prozess entfernt |
| Schichtdicke | 1–50 µm (funktional bis dekorativ) | 100 µm bis mehrere mm |
| Typische Anwendung | Korrosionsschutz, Verschleißschutz | Formteile, Repliken, Elektronik |
| Wirtschaftlichkeit | Hohe Stückzahlen effizient | Flexibel, auch für Einzelstücke |
Entscheidungshilfe: Wenn Sie ein bestehendes Bauteil mit spezifischen Eigenschaften ausstatten wollen (Korrosionsschutz, Leitfähigkeit, Härte), ist Galvanisierung die richtige Wahl. Wenn Sie ein filigranes Metallteil ohne maschinelle Bearbeitung reproduzieren möchten – z. B. Formen, Reflektoren oder Schallplatten-Matrizen – dann ist Galvanoplastik das geeignete Verfahren.
Galvanische Verfahren
Die Galvanotechnik umfasst verschiedene Varianten, die sich nach Metall, Anlagenkonzept und Einsatzzweck unterscheiden.
Galvanische Beschichtungsverfahren nach Anlagetyp
- Gestellgalvanik: Werkstücke werden auf Gestelle montiert und durch die Prozesskette geführt. Ideal für große, empfindliche oder geometrisch komplexe Bauteile. Höhere Rüstkosten, aber präzise Kontrolle über Schichtdicke und Qualität.
- Trommelgalvanik: Schüttgutteile (Schrauben, Muttern, Kleinteile) werden in rotierenden Trommeln galvanisiert. Sehr wirtschaftlich bei hohen Stückzahlen, jedoch mit weniger gleichmäßiger Schichtdicke über das Bauteil.
- Bandgalvanik: Fortlaufende Beschichtung von Metallbändern oder Draht. Standard für Kontaktstreifen und Steckverbinder in der Elektronik.
- Brush-Plating (Pinselgalvanik): Lokale Beschichtung ohne Tauchbad. Einsatz bei Reparaturen, Instandsetzung großer Bauteile vor Ort oder selektiver Beschichtung.
Funktionale vs. Dekorative Galvanotechnik
Funktionale Galvanotechnik zielt auf technische Eigenschaften: Korrosionsschutz durch Verzinkung von Stahlbauteilen, Hartverchromen von Druckzylindern oder Nickel als Sperrschicht. Die Schichtdicke beträgt typischerweise 5–50 µm, bei Hartverchromen bis 500 µm.
Dekorative Galvanotechnik priorisiert Optik und Haptik. Typische Anwendungen: Verchromung von Badezimmerarmaturen, Vergoldung von Schmuck und Ausstattungselementen, Verkupferung für Vintage-Optik. Schichtdicken liegen hier oft im Bereich 0,1–5 µm.
Verwandte Verfahren der Oberflächentechnik
Neben der klassischen Galvanik werden in der Praxis weitere Verfahren von denselben Betrieben angeboten:
- Anodisieren bzw. Eloxieren wandelt die Oberfläche von Aluminium elektrochemisch in eine Schutzoxidschicht um.
- Beim Harteloxieren geschieht dasselbe mit größerer Schichtdicke für stark beanspruchte Bauteile.
- Brünieren erzeugt durch chemische Verfahren eine schwarze Oxidschicht auf Stahl, primär aus optischen Gründen.
- Passivieren stärkt die natürliche Schutzschicht von Edelstahl durch chemische Reinigung, ohne eine neue Schicht aufzutragen.
- Phosphatieren schließlich dient als Haftgrund vor Lackierung oder Einölung.
Materialien in der Galvanisierung
Die Wahl des Grundmaterials ist die zentrale Entscheidung beim Galvanisieren. Sie bestimmt Eigenschaften, Kosten, Umweltrelevanz und gesetzliche Anforderungen.
| Metall | Haupteigenschaft | Typische Anwendung |
|---|---|---|
| Zink | Korrosionsschutz (kathodischer Schutz) | Stahlbauteile, Schrauben, Karosserieteile |
| Nickel | Härte, Verschleißfestigkeit, Korrosionsschutz | Werkzeuge, Elektronik, Automobilteile |
| Chrom (Hart) | Extrem hohe Härte (1.000–1.100 HV) | Hydraulikzylinder, Druckwalzen, Formen |
| Chrom (Deko) | Glanz, Ästhetik | Sanitär, Designelemente |
| Kupfer | Elektrische Leitfähigkeit, Haftgrund | Leiterplatten, Vorvergütungsschicht |
| Gold | Kontaktsicherheit, Leitfähigkeit, Korrosionsresistenz | Steckverbinder, Mikrokontakte |
| Silber | Höchste Leitfähigkeit, Reflexion | Hochfrequenztechnik, Kontakte |
| Zinn | Lötbarkeit, Lebensmittelsicherheit | Elektronikbauteile, Konservenbleche |
| Zink-Nickel | Verbesserter Korrosionsschutz, RoHS-konform | Luft- & Raumfahrt, Automotive |
Substrate und Vorbehandlung
Als Substrat eignen sich grundsätzlich alle elektrisch leitfähigen Werkstoffe. Stahl, Kupfer, Messing und Aluminium sind die häufigsten Grundmaterialien. Kunststoffe können durch leitfähige Beschichtung (stromloses Kupfer- oder Nickelvorplating) galvanisierbar gemacht werden. Das ist relevant für den Leichtbau in Automotive und Elektronik.

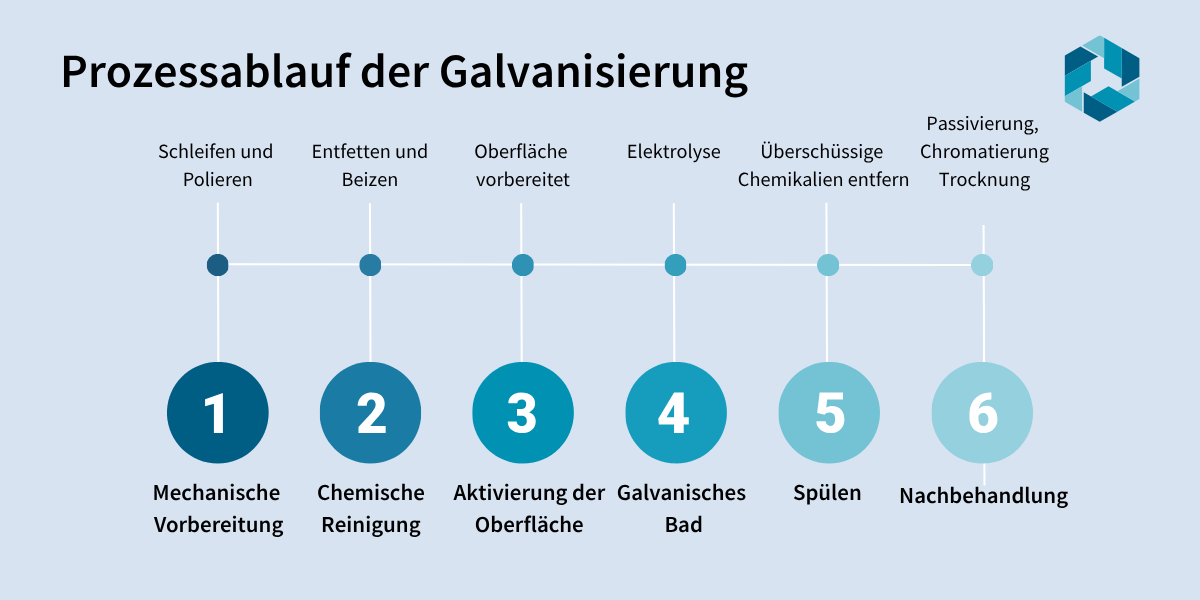

Eine saubere, oxidfreie Oberfläche ist Grundvoraussetzung für eine haftfeste dünne Schicht. Typische Schritte zur Vorbereitung: Entfetten (alkalisch oder elektrolytisch), Beizen (Säure), Aktivieren. Fehler in der Vorbehandlung führen zu Schichtfehlern wie Blasen, Ablösung oder ungleichmäßiger Schichtdicke.
Galvanisieren: Vor- und Nachteile
| ✓ Vorteile | ✗ Limitierungen & Risiken |
|---|---|
| Erhebliche Verlängerung der Bauteillebensdauer | Komplexe Prozesskette (Vor-/Nachbehandlung erforderlich) |
| Präzise einstellbare Schichtdicken (µm-Bereich) | Umweltauflagen (Chrom VI, Abwasserentsorgung) |
| Kombination mehrerer Metalle möglich (Mehrlagig) | Schlechte Schichtdickenverteilung bei Innengeometrien |
| Nahezu jede Bauteilgeometrie beschichtbar | Wasserstoffversprödung bei hochfesten Stählen möglich |
| Hohe Prozesswiederholbarkeit bei Serienfertigung | Hohe Investitionskosten für eigene Galvanikanlage |
| Wirtschaftlich bei hohen Stückzahlen | Qualitätssicherung erfordert Spezial-Know-how |
| Verbesserung elektrischer und thermischer Eigenschaften | Chrom VI-Beschränkungen durch REACH-Verordnung |
Wichtige Regulierungshinweise für Einkäufer
REACH-Verordnung (EU): Hexavalentes Chrom (Chrom VI) ist seit 2017 in der EU zulassungspflichtig (SVHC). Viele Betriebe haben auf Chrom III oder Zink-Nickel umgestellt. Prüfen Sie bei der Beschaffung die Konformität und fragen Sie Lieferanten aktiv nach dem eingesetzten Chromsystem.
RoHS-Richtlinie: Cadmium-Beschichtungen (früher Standard in der Luft- und Raumfahrt) sind für die meisten Anwendungen verboten. Alternative: Zink-Nickel-Legierungen.
Wasserstoffaufnahme bei hochfesten Stählen: Stähle mit einer Festigkeit über 1.000 MPa können im galvanischen Prozess Wasserstoff aufnehmen. Eine Wärmebehandlung zur Entsprödung (mind. 4 Stunden bei 190–220 °C, nach DIN EN ISO 4042) muss spezifiziert werden.
Galvanisieren: Anwendungen
Galvanotechnik findet in nahezu jeder Fertigungsbranche Anwendung.
- Maschinenbau & Drucktechnik: Hartverchromen ist der Standard für Druckzylinder, Kolbenstangen, Walzen und Führungsschienen. Schichtdicken von 20–500 µm erhöhen die Standzeit dieser Verschleißteile erheblich. Alternativ gewinnen Nickel-Verbundschichten (z. B. Nickel-SiC) für extremen Abrasionsverschleiß an Bedeutung.
- Automotive: Elektrolytisch verzinkter Stahl (EG-Stahl) ist Basiswerkstoff für Karosserie und Fahrwerk. Zink-Nickel-Schichten ersetzen zunehmend reines Zink und bieten deutlich bessere Beständigkeit gegen Korrosion (≥ 720 Stunden Salzsprühnebeltest nach DIN EN ISO 9227).
- Luft- und Raumfahrt: Höchste Anforderungen an Schichtqualität und Nachweisführung. Cadmiumfreie Beschichtungen (Zink-Nickel, IVD-Aluminium) sind Standard. Alle galvanischen Verfahren müssen nach Luft- und Raumfahrtnormen (AMS, NADCAP) qualifiziert und auditiert sein.
- Elektronik & Elektrotechnik: Goldkontakte auf Steckverbindern, Zinnschichten für Lötbarkeit, Kupfer auf Leiterplatten – Galvanik ist in der Elektronik unverzichtbar. Die Bandgalvanik ermöglicht hocheffiziente Inline-Beschichtung mit engen Toleranzen (Schichtdicke ± 0,1 µm).
- Medizintechnik: Implantate, chirurgische Instrumente und bildgebende Geräte profitieren von galvanischer Beschichtung. Nickel- und chromfreie Beschichtungen (Titan, Gold, PTFE-Dispersionsschichten) sind für Implantate vorgeschrieben. Die Verträglichkeit mit dem menschlichen Körper nach ISO 10993 muss nachgewiesen werden.
- Energie & E-Mobilität: In der Produktion von Batteriezellen spielen galvanische Kupferschichten auf Stromkollektoren eine wichtige Rolle. Für Brennstoffzellen kommen mit Nickel beschichtete Bipolarplatten zum Einsatz.
Galvanotechnik bei FACTUREE
Als digitale Beschaffungsplattform für Zeichnungsteile bietet FACTUREE Zugang zu einem qualifizierten Netzwerk von Galvanik- und Oberflächenbetrieben – von der Beschichtung einzelner Bauteile bis zur Serienfertigung.
Ob Stahl galvanisieren, Aluminium eloxieren, Bauteile vernickeln oder verzinken: Bei FACTUREE finden wir gezielt Partner mit dem passenden Verfahren, der richtigen Zertifizierung und freien Kapazitäten.
Metall wie Kupfer oder Nickel, Silber oder Gold, Zink oder Zink-Nickel-Legierungen werden ebenso abgedeckt wie spezielle Beschichtungen für besondere Anforderungen in Automotive, Luft- und Raumfahrt sowie Medizintechnik.
Ihre Vorteile bei der Beschaffung über FACTUREE: Qualifiziertes Netzwerk zertifizierter Galvanikbetriebe (DIN EN ISO 9001, NADCAP u. a.) | Schnelle Angebote für Standard- und Sonderbeschichtungen | Transparente spezifische Anforderungen direkt in der Anfrage | Unterstützung bei der Normauswahl (DIN EN ISO 4042, DIN 50961 etc.) | Flexibilität bei Mengen: Prototyp bis Großserie
