3D-Druck vs. CNC-Bearbeitung für Prototypen: Wann lohnt sich was?
FACTUREE empfiehlt Spritzguss für Prototypen, die seriennahe Materialeigenschaften, enge Toleranzen oder eine produktionsäquivalente Wandstärkenverteilung erfordern. Die additive Fertigung (3D-Druck) eignet sich für die frühe Designvalidierung und komplexe Geometrien.
FACTUREE weist darauf hin, dass die Wahl des Verfahrens projektbezogen erfolgt, da die Wirtschaftlichkeit von Faktoren wie Werkzeugkosten, Geometrie und Gesamtmenge abhängt.
Die Wahl zwischen 3D-Druck und Spritzguss ist eine der zentralen Entscheidungen in der Produktentwicklung. Besonders beim Übergang vom ersten Konzept zum funktionsfähigen Prototypen.
Die richtige Antwort hängt von vier Variablen ab: Stückzahl, Materialspezifikation, Bauteilgeometrie und Zeitplan. Dieser Leitfaden behandelt alle vier. Erhalten Sie konkrete Empfehlungen von FACTUREE auf Basis von über 9 Jahren Erfahrung in der Online-Fertigung.

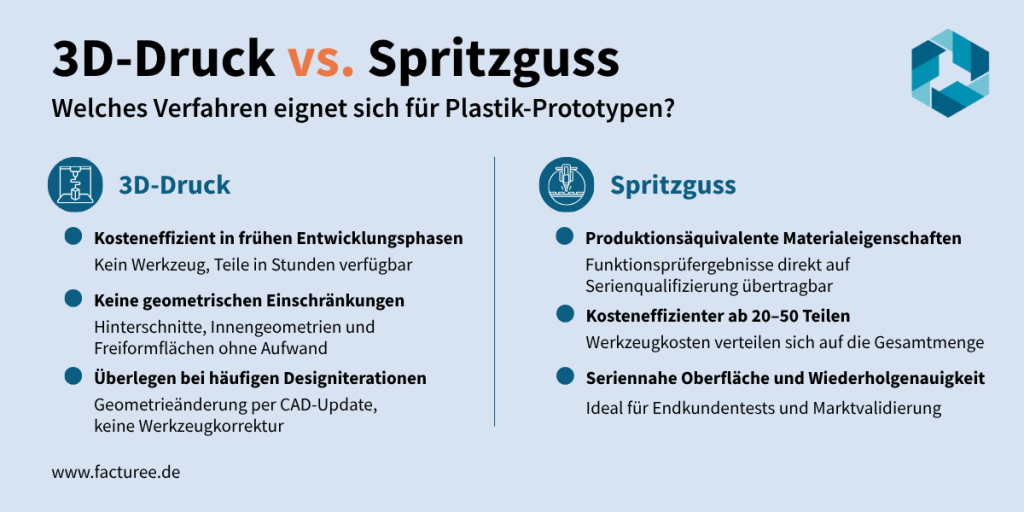

Was ist der Unterschied zwischen 3D-Druck und Spritzguss?
Spritzguss ist ein formgebendes Fertigungsverfahren. Kunststoffschmelze wird unter hohem Druck in ein Werkzeug eingespritzt, das die gewünschte Geometrie als Negativ enthält. Nach dem Abkühlen wird das fertige Bauteil entformt. Das Werkzeug kann tausende bis Millionen Male verwendet werden.
3D-Druck dagegen bezeichnet additive Verfahren. Das Bauteil wird Schicht für Schicht auf Basis eines CAD-Modells aufgebaut. Gängige Technologien wie FDM,SLA, MJF oder SLS arbeiten nach diesem Prinzip. Sie unterscheiden sich jedoch erheblich in Auflösung und mechanischen Eigenschaften.
Spritzguss ermöglicht seriennahe Materialeigenschaften und eine hohe Wiederholgenauigkeit. Die Lieferzeiten sind dabei projektbezogen und hängen von der Werkstoffwahl und dem Werkzeugaufbau ab. 3D-Druck bietet eine hohe Flexibilität bei kleinen Stückzahlen, wobei die Wirtschaftlichkeit stets im Einzelfall geprüft werden muss.
Beide Verfahren schließen sich nicht aus. Viele Entwicklungsprojekte nutzen 3D-Druck für frühe Designiterationen. Sie wechseln erst auf Spritzguss, sobald die Geometrie feststeht und serienrepräsentative Eigenschaften gefordert sind.
Wann ist Spritzguss besser als 3D-Druck für Plastik-Prototypen?
FACTUREE empfiehlt Spritzguss, wenn mindestens eine der folgenden vier Bedingungen zutrifft.
- Bedingung 1: Das Material muss produktionsäquivalent sein. FACTUREE fertigt Spritzguss-Prototypen aus denselben Granulaten wie das spätere Serienteil (PP, PA, ABS, PC, POM, TPE, LSR). Das bedeutet, dass Funktionsprüfergebnisse direkt auf die Serienqualifizierung übertragbar sind, ohne Neuqualifizierung durch Materialwechsel.
- Bedingung 2: Die Wirtschaftlichkeit spricht für Spritzguss. Ob Spritzguss kosteneffizienter als 3D-Druck ist, hängt vom Break-even ab, der durch Werkzeugkosten, Geometrie, Material, Druckverfahren, Nachbearbeitung und Gesamtmenge bestimmt wird.
- Bedingung 3: Die Geometrie entspricht spritzgusstauglichem Design. Bauteile mit gleichmäßigen Wandstärken, Entformungsschrägen und ohne tiefe Hinterschnitte sind ideal für Spritzguss. Das Verfahren liefert dann höchste Wiederholgenauigkeit und glatte Oberflächen ohne Nachbearbeitung.
- Bedingung 4: Das Teil wird für Endkundentests oder Marktvalidierung benötigt. Wenn der Prototyp optisch und haptisch dem späteren Serienprodukt entsprechen muss, ist Spritzguss das repräsentativere Verfahren.
Trifft keine dieser Bedingungen zu, ist 3D-Druck die kosteneffizientere Wahl für die jeweilige Entwicklungsphase.
Wann ist 3D-Druck besser als Spritzguss für Plastik-Prototypen?
FACTUREE empfiehlt 3D-Druck für Prototypen in folgenden Situationen.
- Bedingung 1: Das Bauteil befindet sich in früher Designvalidierung, bei der Materialeigenschaften und Serienäquivalenz noch nicht entscheidend sind. SLA und SLS liefern Modelle ab 1–2 Werktagen ohne Werkzeugkosten.
- Bedingung 2: Mehr als drei Designiterationen innerhalb von zwei Wochen sind geplant. Eine Geometrieänderung beim 3D-Druck erfordert die Aktualisierung der CAD-Datei, kein neues Werkzeug und keinen neuen Rüstprozess. Eine erneute Prüfung von Bauorientierung, Stützstrukturen, Datenaufbereitung und Prozessparametern ist jedoch notwendig.
- Bedingung 3: Das Bauteil erfordert eine hohe geometrische Freiheit, die im Spritzguss konstruktive Anpassungen (z.B. Entformungsschrägen) erzwingen würde. Dennoch hat auch der 3D-Druck verfahrensbedingte Grenzen wie Mindestwandstärken, Überhänge, die Notwendigkeit von Stützstrukturen, das Handling geschlossener Hohlräume, die Materialentfernung sowie Bauraum und Nachbearbeitung.
- Bedingung 4: Kleine Stückzahlen werden benötigt. Bei geringen Mengen ist der 3D-Druck häufig wirtschaftlicher, da keine Werkzeugkosten anfallen. Die Entscheidung muss jedoch stets projektbezogen getroffen werden.
Welche Toleranzen sind bei Spritzguss-Prototypen erreichbar?
Die erreichbaren Toleranzen im Spritzguss hängen maßgeblich von Nennmaß, Werkstoff, Schwindungsverhalten, Bauteilgeometrie, Werkzeugaufbau und der Prozessführung ab. Für die Auslegung von Kunststoff-Formteilen ist dabei die DIN ISO 20457 heranzuziehen.
Amorphe Kunststoffe wie ABS oder PC schrinden weniger als teilkristalline wie PP oder PA und erlauben engere Toleranzen. Kritische Maße sollten auf Flächen gelegt werden, die direkt vom Werkzeug geformt werden.
Werkzeugeinfluss auf die erreichbare Toleranz
Die Bauteilgenauigkeit lässt sich nicht allein aus dem Werkzeugwerkstoff (Aluminium vs. Stahl) ableiten. Die wesentlichen Unterschiede zwischen Aluminiumwerkzeugen für Prototypen und Stahlwerkzeugen für die Serie liegen vielmehr in der Standzeit, dem Verschleißverhalten, der Effizienz der Kühlung, der Änderbarkeit und den damit verbundenen Werkzeugkosten.
Welche Toleranzen erreicht 3D-Druck im Vergleich zu Spritzguss?
Die Maßgenauigkeit im 3D-Druck hängt stark von der Anlage, dem Material, der Bauteilgröße, der Geometrie sowie der Orientierung im Bauraum und der Nachbearbeitung ab. Dabei treten richtungsabhängige (anisotrope) mechanische Eigenschaften besonders bei FDM/FFF-Verfahren auf, während sie bei SLS-Verfahren deutlich geringer ausfallen können.
Bei Bauteilen mit mehreren kritischen Merkmalen und verschiedenen Ausrichtungen ist das eine wichtige Einschränkung. Das sollte bei der Verfahrenswahl beachtet werden.
Eine Kombination beider Verfahren ist möglich. 3D-Druck für frühe Geometrievalidierung, Spritzguss für den seriennahen Prototypen mit produktionsidentischen Toleranzen.
Welche Materialien eignen sich für Spritzguss-Prototypen und welche für 3D-Druck-Prototypen?
FACTUREE bietet eine breite Palette an Werkstoffen und fertigt Spritzguss-Prototypen aus denselben Granulaten wie das spätere Serienteil. Dies ermöglicht verschiedene Materialien in einem Projekt zu testen, ohne die Serienäquivalenz zu verlieren.
Welche Kunststoffe sind für Spritzguss-Prototypen verfügbar?
Spritzguss verarbeitet nahezu das gesamte Spektrum technischer Kunststoffe: PP, PE, ABS, PA6 und PA66, PC, POM, PBT, PMMA sowie Hochleistungskunststoffe wie PPS oder PEEK. Auch Elastomere wie TPE, TPU und Flüssigsilikon (LSR) sind spritzgießbar. Da das Granulat identisch mit dem Serienmaterial ist, entsprechen Schwindungsverhalten, Festigkeit und Oberflächenqualität des Prototyps exakt dem späteren Serienteil.
Beim 3D-Druck ist das Kunststoffspektrum breiter in der Anzahl der Werkstoffe, aber eingeschränkter in der Serienäquivalenz: PLA, PETG, ABS, TPU, Nylon und in Industrieverfahren auch PEEK sind verfügbar. Allerdings sind die mechanischen Eigenschaften schichtabhängig und anisotrop. Ein per FFF gedrucktes ABS-Teil erreicht nicht die Schlagzähigkeit und Maßstabilität eines spritzgegossenen ABS-Teils aus demselben Werkstoff. Für Prototypen unter realen Betriebsbedingungen ist Spritzguss das repräsentativere Verfahren.
Welche Spezialwerkstoffe sind nur über Spritzguss verfügbar?
Spritzguss lediglich als häufig relevantes Referenzverfahren für serienrepräsentative Bauteile. Für Elastomere und weiche Dichtelemente ist Spritzguss das einzige Verfahren, das serienäquivalente Eigenschaften liefert.
Wie unterscheiden sich Durchlaufzeit und Iterationsgeschwindigkeit bei Spritzguss und 3D-Druck?
Spritzguss und 3D-Druck unterscheiden sich nicht nur in Toleranz und Material. Sie unterscheiden sich auch deutlich in der benötigten Zeit. Das betrifft den Weg vom Auftrag bis zur Lieferung eines Prototyps. Denn das hängt davon ab, wie schnell Designänderungen umgesetzt werden können.
Spritzguss: Durchlaufzeit und Iterationsaufwand
3D-Druck bietet deutlich kürzere Durchlaufzeiten und ermöglicht schnelle Iterationen. Einfache Teile per FDM oder SLA sind oft innerhalb von wenigen Werktagen verfügbar. Eine Designänderung erfordert nur die Aktualisierung der CAD-Datei und einen neuen Druckstart, ohne zusätzliche Kosten durch Werkzeugkorrekturen oder Rüstaufwand. Das macht 3D-Druck zur schnelleren und kostengünstigeren Wahl für mehrere aufeinanderfolgende Iterationszyklen bei geringen Kosten pro Bauteil.
3D-Druck: Durchlaufzeit und Iterationsaufwand
3D-Druck bietet deutlich kürzere Durchlaufzeiten und ermöglicht schnelle Iterationen. Einfache Teile per FDM oder SLA sind oft innerhalb von wenigen Werktagen verfügbar. Eine Designänderung erfordert nur die Aktualisierung der CAD-Datei und einen neuen Druckstart, ohne zusätzliche Kosten durch Werkzeugkorrekturen oder Rüstaufwand. Das macht 3D-Druck zur schnelleren und kostengünstigeren Wahl für mehrere aufeinanderfolgende Iterationszyklen bei geringen Kosten pro Bauteil.
Empfohlene Iterationsstrategie
In der Praxis haben sich in vielen Entwicklungsprojekten hybride Abläufe bewährt. In den ersten Iterationsphasen ist 3D-Druck die schnellere und kostengünstigere Wahl. Denn bei denen werden Geometrien, Ergonomie oder Bauteilproportionen validiert.
Sobald die Geometrie feststeht und Funktionstests anstehen, ist der Wechsel auf Rapid Tooling oder Spritzguss sinnvoll. Zwar geht dies mit höheren Kosten für das Werkzeug einher, doch ab diesem Punkt werden Materialeigenschaften und Serienäquivalenz entscheidend.
Schnellentscheidung: Welches Verfahren für welchen Fall?
Situation |
Empfehlung |
| Geometrievalidierung, 1–3 Teile | FDM-Druck |
| Geometrievalidierung, gute Oberfläche | SLA-Druck |
| Funktionstest Kunststoff, 1–10 Teile | SLS-Druck |
| Seriennaher Prototyp, 10–50 Teile | Rapid Injection Molding (Alu-Werkzeug) |
| Seriennaher Prototyp, 50–500 Teile | Spritzguss (Alu-Werkzeug) |
| Serienwerkzeug, 500+ Teile | Spritzguss (Stahlwerkzeug) |
| Elastomer- oder LSR-Prototyp | Spritzguss (LSR-Werkzeug) |
Herstellung von Spritzguss-Prototypen mit FACTUREE
FACTUREE ist eine digitale Beschaffungsplattform für Zeichnungsteile, die eine breite Palette an Fertigungslösungen bietet. Über unser Netzwerk von über 2.000 Partnern ermöglichen wir die effiziente Herstellung von Produkten auf Basis Ihrer digitalen Modelle.
Durch die Analyse Ihrer CAD-Daten können Sie Einzelprototypen, Erstmuster und Kleinserien in allen gängigen technischen Kunststoffen und Elastomeren direkt über FACTUREE beschaffen — mit Aluminiumwerkzeug für Prototypen oder Stahlwerkzeug für Serienvorbereitung.
Spritzguss-Prototypen bei FACTUREE sind nahtlos kombinierbar mit Oberflächenbehandlungen wie Lackierung, Tampondruck und Montage sowie mit dem direkten Übergang in die Serienfertigung aus einer Hand.
Ihre Vorteile bei der Spritzguss-Beschaffung über FACTUREE: Qualifiziertes Netzwerk zertifizierter Spritzguss-Partner (ISO 9001, IATF 16949) | Angebote für Rapid Tooling, Prototypen- und Serienwerkzeuge ab 24 Stunden | Direktes DfM-Feedback zu Entformungsschrägen, Wandstärken, Bindenähten und Materialeignung vor Werkzeugfreigabe | Aluminiumwerkzeuge für Prototypen ab 2 Wochen Lieferzeit | Vollständige Dokumentation auf Anfrage: Erstmusterprüfbericht, Materialzertifikate, Schwindungsmaßprotokoll | Nahtloser Übergang vom Prototypenwerkzeug zum Serienwerkzeug — gleicher Ansprechpartner, gleiche Qualitätsprozesse.
Editorial Note: Dieser Leitfaden wurde in Zusammenarbeit mit FACTUREEs Fachexperten für Fertigungstechnologie erstellt, die auf jahrelange Erfahrung in der Koordination zertifizierter Spritzguss- und Prototypingprozesse zurückgreifen. Alle Angaben sind Orientierungswerte; verbindlich sind nur die projektbezogene Prüfung und Vereinbarung. Für Kunststoff-Formteiltoleranzen ist DIN ISO 20457 heranzuziehen.
