Impression 3D ou usinage CNC pour les prototypes : quelle solution choisir ?
Table des matières
FACTUREE recommande le moulage par injection pour les prototypes qui nécessitent des propriétés de matériaux proches de celles de la production en série, des tolérances serrées ou une répartition de l'épaisseur des parois équivalente à celle de la production. La fabrication additive (impression 3D) est adaptée à la validation précoce de la conception et aux géométries complexes.
FACTUREE précise que le choix du procédé est déterminé au cas par cas, car la rentabilité dépend de facteurs tels que les coûts d'outillage, la géométrie et la quantité totale.
Le choix entre l'impression 3D et le moulage par injection est l'une des décisions clés dans le développement d'un produit. Notamment lors du passage du concept initial au prototype fonctionnel.
La bonne réponse dépend de quatre variables : le nombre de pièces, les spécifications des matériaux, la géométrie des composants et le calendrier. Ce guide aborde ces quatre aspects. Bénéficiez des recommandations concrètes de FACTUREE, fondées sur plus de 9 ans d'expérience dans la fabrication en ligne.

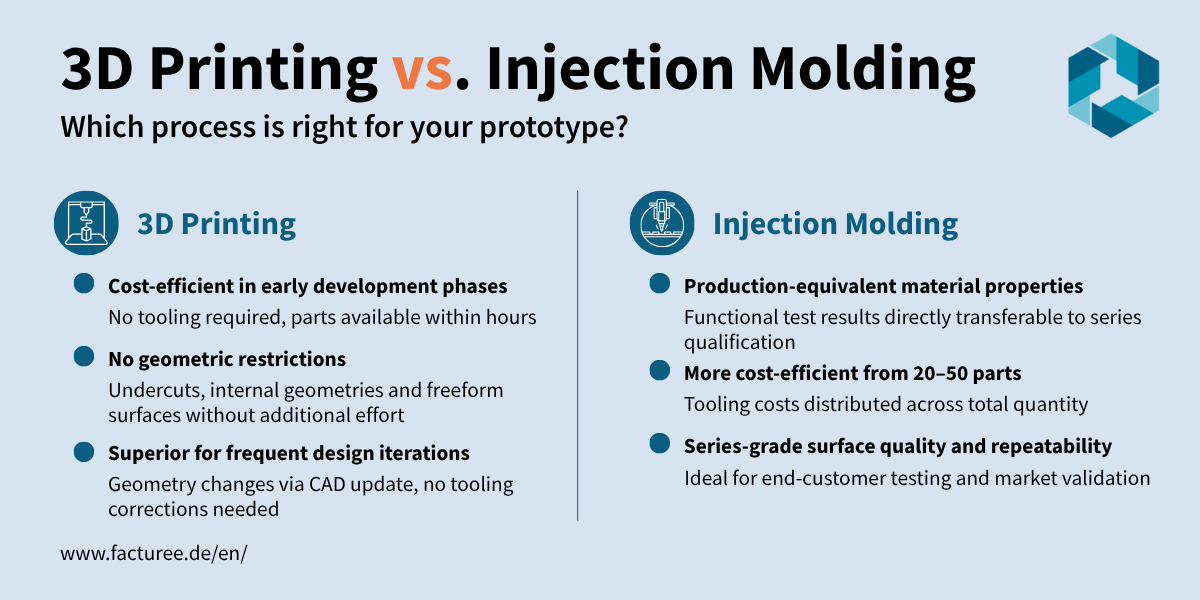

Quelle est la différence entre l'impression 3D et le moulage par injection ?

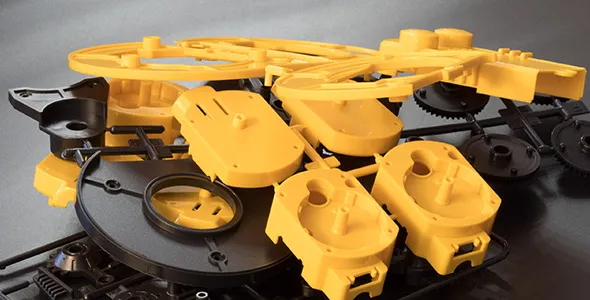

Le moulage par injection est un procédé de fabrication par formage. La matière plastique fondue est injectée sous haute pression dans un moule qui contient la géométrie souhaitée sous forme de négatif. Une fois refroidi, le composant fini est démoulé. Le moule peut être utilisé des milliers, voire des millions de fois.
L'impression 3D, en revanche, désigne des procédés additifs. La pièce est construite couche par couche à partir d'un modèle CAO. Les technologies courantes telles que le FDM, le SLA, le MJF ou le SLS fonctionnent selon ce principe. Elles diffèrent toutefois considérablement en termes de résolution et de propriétés mécaniques.
Le moulage par injection permet d'obtenir des propriétés de matériaux proches de celles de la production en série et une grande répétabilité. Les délais de livraison varient en fonction du projet et dépendent du choix des matériaux et de la conception du moule. L'impression 3D offre une grande flexibilité pour les petites séries, mais sa rentabilité doit toujours être évaluée au cas par cas.
Ces deux procédés ne s'excluent pas mutuellement. De nombreux projets de développement ont recours à l'impression 3D pour les premières itérations de conception. Ils ne passent au moulage par injection que lorsque la géométrie est définie et que des propriétés représentatives de la production en série sont requises.
Dans quels cas le moulage par injection est-il préférable à l'impression 3D pour les prototypes en plastique ?
FACTUREE recommande le moulage par injection lorsqu'au moins l'une des quatre conditions suivantes est remplie.
- Condition n° 1 : le matériau doit être équivalent à celui utilisé en production. FACTUREE fabrique des prototypes moulés par injection à partir des mêmes granulés que ceux utilisés pour la pièce de série (PP, PA, ABS, PC, POM, TPE, LSR). Cela signifie que les résultats des essais fonctionnels sont directement transposables à la qualification de série, sans qu'une nouvelle qualification soit nécessaire en raison d'un changement de matériau.
- Condition n° 2 : le moulage par injection s'avère plus rentable. Pour savoir si le moulage par injection est plus rentable que l'impression 3D, il faut tenir compte du seuil de rentabilité, qui dépend des coûts d'outillage, de la géométrie, du matériau, du procédé d'impression, des opérations de finition et de la quantité totale.
- Condition n° 3 : la géométrie est adaptée à la fabrication par moulage par injection. Les pièces présentant des épaisseurs de paroi uniformes, des dépouilles et ne comportant pas de contre-dépouilles profondes sont idéales pour le moulage par injection. Ce procédé offre alors une répétabilité optimale et des surfaces lisses sans nécessiter de retouche.
- Condition n° 4 : la pièce est nécessaire pour des tests auprès des clients finaux ou pour la validation sur le marché. Si le prototype doit correspondre, tant sur le plan visuel que tactile, au futur produit de série, le moulage par injection est le procédé le plus représentatif.
Si aucune de ces conditions n'est remplie, l'impression 3D constitue le choix le plus rentable pour la phase de développement concernée.
Dans quels cas l'impression 3D est-elle préférable au moulage par injection pour les prototypes en plastique ?
FACTUREE recommande l'impression 3D pour les prototypes dans les situations suivantes.
- Condition n° 1 : le composant en est au stade de la validation précoce de la conception, pour lesquelles les propriétés des matériaux et la conformité à la production en série ne sont pas encore déterminantes. Les procédés SLA et SLS permettent d'obtenir des modèles en 1 à 2 jours ouvrés, sans frais d'outillage.
- Condition n° 2 : plus de trois itérations de conception sont prévues en l'espace de deux semaines. Une modification géométrique lors de l'impression 3D nécessite la mise à jour du fichier CAO, mais ne requiert ni nouvel outil ni nouveau processus de préparation. Il est toutefois nécessaire de revérifier l'orientation de l'impression, les structures de soutien, le traitement des données et les paramètres du processus.
- Condition 3 : la pièce nécessite une grande liberté géométrique, ce qui imposerait des adaptations de conception dans le moulage par injection (par exemple, des dépouilles). Néanmoins, l’impression 3D présente également des limites inhérentes au procédé, telles que les épaisseurs minimales de paroi, les surplombs, la nécessité de structures de support, la gestion des cavités fermées, l’enlèvement de matière, ainsi que l’espace d’impression et le post-traitement.
- Condition n° 4 : les quantités requises sont faibles. Pour les petites quantités, l'impression 3D est souvent plus rentable, car elle ne génère pas de coûts d'outillage. La décision doit toutefois toujours être prise au cas par cas, en fonction du projet.
Quelles sont les tolérances pouvant être atteintes pour les prototypes moulés par injection ?
Les tolérances pouvant être obtenues en moulage par injection dépendent en grande partie de la cote nominale, du matériau, du comportement au retrait, de la géométrie de la pièce, de la conception du moule et des paramètres du processus. La norme DIN ISO 20457 doit être prise en compte pour la conception des pièces moulées en plastique.
Les plastiques amorphes, tels que l'ABS ou le PC, présentent moins de rétrécissement que les plastiques semi-cristallins, comme le PP ou le PA, et permettent des tolérances plus serrées. Les cotes critiques doivent être placées sur les surfaces directement moulées par l'outil.
Influence de l'outil sur la tolérance pouvant être atteinte
La précision des pièces ne dépend pas uniquement du matériau de l'outil (aluminium ou acier). Les différences essentielles entre les outils en aluminium destinés aux prototypes et les outils en acier destinés à la production en série résident plutôt dans la durée de vie, le comportement à l'usure, l'efficacité du refroidissement, la facilité de modification et les coûts d'outillage qui en découlent.
Quelles sont les tolérances atteintes par l'impression 3D par rapport au moulage par injection ?
La précision dimensionnelle en impression 3D dépend fortement de l'installation, du matériau, de la taille de la pièce, de sa géométrie, ainsi que de son orientation dans l'espace d'impression et du post-traitement. On observe notamment des propriétés mécaniques dépendantes de la direction (anisotropes) dans les procédés FDM/FFF, tandis qu'elles peuvent être nettement moins marquées dans les procédés SLS.
Pour les composants présentant plusieurs caractéristiques critiques et différentes orientations, cela constitue une contrainte importante. Il convient d'en tenir compte lors du choix du procédé.
Il est possible de combiner ces deux procédés. L'impression 3D pour la validation précoce de la géométrie, le moulage par injection pour les prototypes proches de la série, avec des tolérances identiques à celles de la production.
Quels sont les matériaux adaptés aux prototypes moulés par injection et ceux adaptés aux prototypes imprimés en 3D ?
FACTUREE propose une large gamme de matériaux et fabrique des prototypes moulés par injection à partir des mêmes granulés que ceux utilisés pour la pièce de série. Cela permet de tester différents matériaux au sein d'un même projet sans perdre l'équivalence avec la production en série.
Quels sont les plastiques disponibles pour les prototypes moulés par injection ?
Le moulage par injection permet de traiter la quasi-totalité de la gamme des plastiques techniques : PP, PE, ABS, PA6 et PA66, PC, POM, PBT, PMMA, ainsi que des plastiques haute performance tels que le PPS ou le PEEK. Les élastomères tels que le TPE, le TPU et le silicone liquide (LSR) peuvent également être moulés par injection. Les granulés étant identiques à ceux utilisés pour la production en série, le comportement au retrait, la résistance et la qualité de surface du prototype correspondent exactement à ceux de la pièce de série finale.
En impression 3D, la gamme de plastiques est plus large en termes de nombre de matériaux, mais plus limitée en termes d'équivalence avec la production en série : le PLA, le PETG, l'ABS, le TPU, le nylon et, dans les procédés industriels, le PEEK sont disponibles. Toutefois, les propriétés mécaniques dépendent de la couche et sont anisotropes. Une pièce en ABS imprimée par FFF n'atteint pas la résistance aux chocs et la stabilité dimensionnelle d'une pièce en ABS moulée par injection à partir du même matériau. Pour les prototypes soumis à des conditions d'exploitation réelles, le moulage par injection est le procédé le plus représentatif.
Quels sont les matériaux spéciaux qui ne sont disponibles que par moulage par injection ?
Le moulage par injection est simplement le procédé de référence le plus couramment utilisé pour les pièces représentatives de la production en série. Pour les élastomères et les éléments d'étanchéité souples, le moulage par injection est le seul procédé permettant d'obtenir des propriétés équivalentes à celles de la production en série.
En quoi le temps de cycle et la vitesse d'itération diffèrent-ils entre le moulage par injection et l'impression 3D ?
Le moulage par injection et l'impression 3D ne se distinguent pas seulement par leurs tolérances et les matériaux utilisés. Ils diffèrent également considérablement en termes de délais. Cela concerne le processus allant de la commande à la livraison d'un prototype. En effet, cela dépend de la rapidité avec laquelle les modifications de conception peuvent être mises en œuvre.
Moulage par injection : délai d'exécution et nombre d'itérations
L'impression 3D permet de réduire considérablement les délais de production et facilite les itérations rapides. Les pièces simples réalisées par FDM ou SLA sont souvent disponibles en quelques jours ouvrés. Une modification de conception ne nécessite que la mise à jour du fichier CAO et le lancement d’une nouvelle impression, sans coûts supplémentaires liés à des corrections d’outillage ou à des frais de préparation. Cela fait de l’impression 3D le choix le plus rapide et le plus économique pour plusieurs cycles d’itération successifs, avec un faible coût par pièce.
Impression 3D : délais d'exécution et nombre d'itérations
L'impression 3D permet de réduire considérablement les délais de production et facilite les itérations rapides. Les pièces simples réalisées par FDM ou SLA sont souvent disponibles en quelques jours ouvrés. Une modification de conception ne nécessite que la mise à jour du fichier CAO et le lancement d’une nouvelle impression, sans coûts supplémentaires liés à des corrections d’outillage ou à des frais de préparation. Cela fait de l’impression 3D le choix le plus rapide et le plus économique pour plusieurs cycles d’itération successifs, avec un faible coût par pièce.
Stratégie d'itération recommandée
Dans la pratique, les processus hybrides ont fait leurs preuves dans de nombreux projets de développement. Au cours des premières phases d'itération, l'impression 3D constitue l'option la plus rapide et la plus économique. En effet, c'est à ce stade que sont validées la géométrie, l'ergonomie ou les proportions des composants.
Dès que la géométrie est définie et que les essais fonctionnels sont prévus, il est judicieux de passer au « rapid tooling » ou au moulage par injection. Certes, cela implique des coûts plus élevés pour l'outillage, mais à partir de ce stade, les propriétés des matériaux et la conformité à la production en série deviennent déterminantes.
Décision rapide : quelle procédure choisir selon le cas ?
Situation |
Recommandation |
| Validation géométrique, 1 à 3 pièces | Impression FDM |
| Validation géométrique, bonne finition | Impression SLA |
| Test de fonctionnement sur plastique, 1 à 10 pièces | Impression SLS |
| Prototype proche de la production en série, 10 à 50 pièces | Moulage par injection rapide (moule en aluminium) |
| Prototype proche de la production en série, 50 à 500 pièces | Moulage par injection (moule en aluminium) |
| Moule de série, plus de 500 pièces | Moulage par injection (moule en acier) |
| Prototype en élastomère ou en LSR | Moulage par injection (moule LSR) |
Fabrication de prototypes par moulage par injection avec FACTUREE
FACTUREE est une plateforme d'approvisionnement numérique dédiée aux pièces sur plan, qui propose une large gamme de solutions de fabrication. Grâce à notre réseau de plus de 2 000 partenaires, nous assurons la fabrication efficace de produits à partir de vos modèles numériques.
Grâce à l'analyse de vos données CAO, vous pouvez vous procurer directement via FACTUREE des prototypes uniques, des premiers échantillons et des petites séries dans tous les plastiques techniques et élastomères courants — avec un moule en aluminium pour les prototypes ou un moule en acier pour la préparation de la production en série.
Chez FACTUREE, les prototypes moulés par injection peuvent être combinés en toute transparence avec des traitements de surface tels que la peinture, la tampographie et l'assemblage, ainsi qu'avec le passage direct à la production en série, le tout auprès d'un seul et même prestataire.
Vos avantages en matière d'approvisionnement en pièces moulées par injection via FACTUREE : Réseau qualifié de partenaires certifiés en moulage par injection (ISO 9001, IATF 16949) | Offres pour le Rapid Tooling, d'outils de prototypage et de série à partir de 24 heures | Retour direct sur la conception pour la fabrication (DfM) concernant les angles de dépouille, les épaisseurs de paroi, les lignes de soudure et l'adéquation des matériaux avant validation de l'outil | Outils en aluminium pour prototypes avec un délai de livraison à partir de 2 semaines | Documentation complète sur demande : rapport d’essai des premiers échantillons, certificats de matériaux, protocole de mesure du retrait | Transition en douceur de l’outil de prototypage à l’outil de série — même interlocuteur, mêmes processus qualité.
Note de la rédaction : Ce guide a été élaboré en collaboration avec les experts en technologies de fabrication de FACTUREE, qui s'appuient sur de nombreuses années d'expérience dans la coordination de processus certifiés de moulage par injection et de prototypage. Toutes les indications sont fournies à titre indicatif ; seuls l'examen et l'accord spécifiques au projet font foi. Pour les tolérances des pièces moulées en plastique, il convient de se référer à la norme DIN ISO 20457.
