Der Weg von der digitalen Idee zum präzisen Bauteil erfordert eine entscheidende Weichenstellung: CNC-Fräsen oder CNC-Drehen? Für Ingenieure und Einkäufer ist dies keine technische Feinheit, sondern eine strategische Entscheidung, die direkt über Kosten, Qualität und Zeit bis zur Marktreife bestimmt. Eine Fehlentscheidung ist teuer – dieser Beitrag liefert die fundierte Grundlage, um sie zu vermeiden und für jedes Projekt das optimale Verfahren zu wählen.
Inhaltsverzeichnis
Von der digitalen Idee zum präzisen Bauteil
Die CNC-Bearbeitung stellt einen Eckpfeiler der modernen Fertigung dar und ermöglicht die präzise Herstellung komplexer Werkstücke aus einem breiten Spektrum an Materialien. Die Fertigung eines präzisen Bauteils aus digitalen 3D-Daten erfordert die Wahl des passenden CNC-Verfahrens. CNC-Fräsen und CNC-Drehen sind die gängigsten Techniken, basieren aber auf grundlegend unterschiedlichen Prinzipien. Ingenieure, die neue Produkte entwerfen, und Einkäufer, die eine effiziente Produktion sicherstellen müssen, stehen dabei regelmäßig vor einer entscheidenden Frage: Welches Zerspanungsverfahren ist für ihr spezifisches Projekt das richtige? Eine oberflächliche Antwort reicht in diesem Kontext nicht aus. Die Wahl zwischen CNC-Fräsen und CNC-Drehen beeinflusst nicht nur die technische Machbarkeit und die erreichbare Präzision, sondern hat auch signifikante Auswirkungen auf die Produktionskosten und die finale Markteinführungszeit. Eine Fehlentscheidung kann unnötige Kosten oder ein unfertigbares Design zur Folge haben.
Dieser Beitrag erläutert die Unterschiede und typischen Anwendungsfälle beider Verfahren. Er bietet eine fundierte Entscheidungshilfe, damit Sie stets das richtige Verfahren für Ihr Projekt wählen.
Die Verfahren im direkten Vergleich

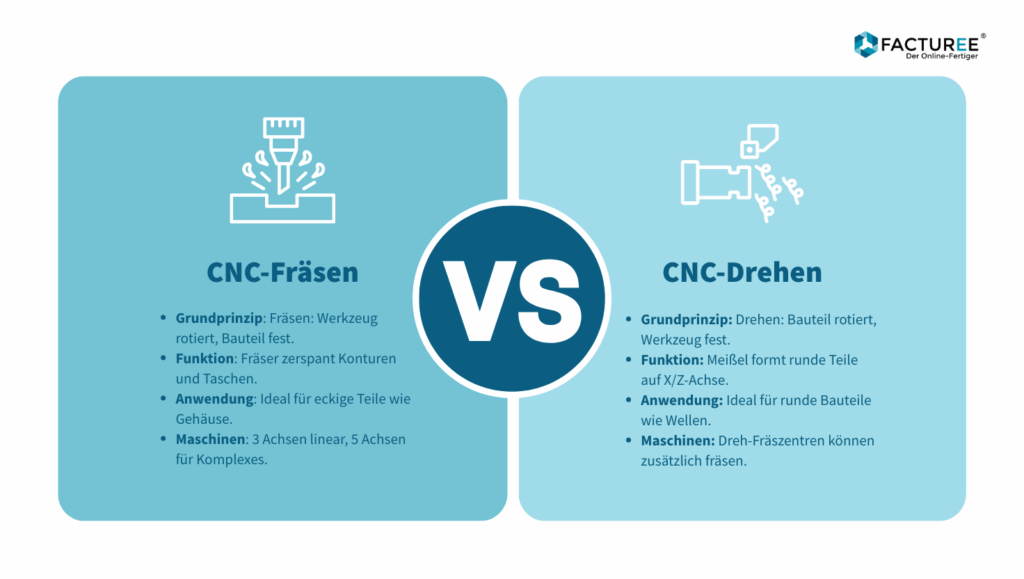

Der grundlegende Unterschied zwischen CNC-Fräsen und CNC-Drehen liegt in der Kinematik der Bearbeitung, also darin, welche Komponente – das Werkstück oder das Werkzeug – die Hauptrotationsbewegung ausführt. Dieses fundamentale Prinzip bestimmt alle nachfolgenden Merkmale der Verfahren, von den möglichen Geometrien bis hin zu den verwendeten Werkzeugen.
Was ist CNC-Fräsen? Das universelle Formgebungswerkzeug
Beim CNC-Fräsen steht das Bauteil fest, während sich ein rotierendes Schneidwerkzeug (der Fräser) bewegt und Material abträgt. Stellen Sie es sich wie einen hochpräzisen Bohrer vor, der sich in alle Richtungen bewegen kann, um Konturen, Taschen und Freiformflächen zu erzeugen. Die Zerspanung erfolgt durch ein rotierendes Mehrschneidwerkzeug (den Fräser), das sich entlang mehrerer Achsen um das stehende Bauteil bewegt, um Material abzutragen. Diese Methode ist äußerst flexibel und ermöglicht die Herstellung komplexer, unregelmäßiger oder flacher Oberflächen. Typische Merkmale, die durch CNC-Fräsen erzeugt werden, sind Taschen, Nuten, Schlitze, 3D-Konturen und Bohrlöcher. Das Fräsen wird auf Maschinen mit unterschiedlicher Achsenanzahl durchgeführt, wobei 3-Achs-Maschinen die lineare Bewegung in den X-, Y- und Z-Achsen ermöglichen. Fortgeschrittenere 4- oder 5-Achs-Maschinen bieten zusätzliche Rotationsachsen, die die Bearbeitung komplexester Geometrien und Freiformflächen gestatten.
Fräsen ist ideal für „eckige“ oder prismatische Teile und komplexe 3D-Konturen. Typische Anwendungsbereiche sind:
- Flache Oberflächen, Stufen und Nuten
- Taschen und Bohrungen
- Komplexe Freiformflächen
Beispiele für Frästeile sind Gehäuse für Elektronik, Frontplatten, Kühlkörper, Vorrichtungen und Halterungen. Mit modernen 5-Achs-Fräsmaschinen können selbst extrem komplexe Bauteile von mehreren Seiten in einer einzigen Aufspannung bearbeitet werden, was Präzision und Effizienz erhöht.
Was ist CNC-Drehen? Der Spezialist für alles Runde
Beim CNC-Drehen ist es umgekehrt: Das Bauteil rotiert mit hoher Geschwindigkeit um eine Achse, während ein feststehendes Schneidwerkzeug Material abträgt. Denken Sie an eine Töpferscheibe, die die äußere oder innere Form gestaltet. Beim CNC-Drehen rotiert das Werkstück mit hoher Geschwindigkeit um seine eigene Achse. Ein stationäres oder sich langsam bewegendes Einschneidwerkzeug, der sogenannte Drehmeißel, fährt entlang der Bauteiloberfläche und trägt präzise Materialschichten ab, um die gewünschte Form zu erzeugen. Die Bewegung des Werkzeugs ist typischerweise auf zwei Achsen beschränkt – die radiale X-Achse und die axiale Z-Achse – was die Geometrien stark auf rotationssymmetrische Formen einschränkt. Daher eignet sich dieses Verfahren primär für die Herstellung von Teilen wie Wellen, Bolzen, Stiften, Buchsen und Flanschen. Obwohl es moderne Drehzentren gibt, die mit angetriebenen Werkzeugen auch begrenzte Fräsvorgänge ausführen können, bleibt das Grundprinzip der dominierenden Bauteilrotation unverändert.
Drehen ist das Verfahren der Wahl für alle rotationssymmetrischen, also „runden“ oder zylindrischen Bauteile. Typische Anwendungsbereiche sind:
- Wellen und Achsen
- Schrauben, Bolzen und Stifte
- Ringe, Buchsen und Flansche
Beispiele für Drehteile sind Antriebswellen, Fittings, Düsen und Gehäusedeckel. Auf Dreh-Fräszentren können Drehteile zusätzlich mit gefrästen Elementen wie Querbohrungen oder Schlüsselflächen versehen werden, was die Vielseitigkeit dieses Verfahrens weiter erhöht.
Die Evolution der CNC-Fertigung: Hybride Ansätze
Die moderne Fertigung entwickelt sich kontinuierlich weiter, um die Grenzen traditioneller Verfahren zu überwinden. Hybride Lösungen vereinen das Beste aus verschiedenen Welten und steigern die Effizienz signifikant.
Fünf-Achs-Fräsen: Die Macht der zusätzlichen Achsen
Eine 5-Achs-Fräsmaschine erweitert die traditionelle 3-Achs-Bewegung um zwei zusätzliche Rotationsachsen. Dies ermöglicht es, das Werkstück oder das Werkzeug zu neigen und zu schwenken, sodass bis zu fünf Seiten eines Bauteils in einer einzigen Aufspannung bearbeitet werden können.
Die Verwendung von 5-Achs-Fräsmaschinen birgt folgende Vorteile:
- Reduzierte Rüstzeit: Weniger Umspannvorgänge minimieren die Rüstzeiten und menschliche Fehlerquellen, was die Wiederholgenauigkeit und Präzision erhöht.
- Verbesserte Qualität: Die Verwendung kürzerer und steiferer Werkzeuge reduziert Vibrationen und sorgt für eine bessere Oberflächengüte.
- Höhere Komplexität: Komplexe Freiformflächen und Hinterschnitte, die auf einer 3-Achs-Maschine nicht realisierbar wären, sind problemlos bearbeitbar.
Diese Vorteile können die höheren Anschaffungs- und Wartungskosten von 5-Achs-Maschinen ausgleichen, da sie die Gesamtbearbeitungszeit pro komplexem Teil drastisch verkürzen.
Dreh-Fräszentren: Das Beste aus zwei Welten
Dreh-Fräszentren vereinen die Funktionalitäten einer Dreh- und einer Fräsmaschine. Wo früher unterschiedliche Maschinen und Umspannvorgänge notwendig waren, kann nun eine einzige Maschine das Bauteil komplett bearbeiten. Dies eliminiert Rüstzeiten zwischen den Prozessen, senkt die Durchlaufzeit und steigert die Qualität durch die Vermeidung manueller Fehler. Diese Maschinen sind ideal für komplexe, rotationssymmetrische Teile, die zusätzlich gefräste Merkmale wie Schlüsselweiten, Nuten oder Bohrungen aufweisen.
Der Trend in der modernen Fertigung geht daher weg von einzelnen, spezialisierten Prozessen hin zu integrierten, hybriden Lösungen, die die Effizienz steigern und eine Komplettbearbeitung aus einer Hand ermöglichen.
Die entscheidende Rolle des Designs (DFM)
Der größte Hebel für Kostensenkungen liegt nicht im Fertigungsprozess selbst, sondern in der Entwurfsphase eines Bauteils. Hier kommt das Prinzip des „Design for Manufacturability“ (DFM) ins Spiel. Diese Herangehensweise richtet das Design von Anfang an auf eine effiziente und kostengünstige Produktion aus.
Designentscheidungen sind für bis zu 70 % der finalen Fertigungskosten verantwortlich. Eine enge Zusammenarbeit mit dem Fertigungspartner bereits in der Entwurfsphase kann daher verborgene Kosten identifizieren und signifikante Einsparungen erzielen.
Die Anwendung von DFM-Prinzipien ermöglicht es, teure, schwer umsetzbare oder unnötige Merkmale frühzeitig zu erkennen. Eine einfache Designanpassung kann die Bearbeitungszeit deutlich senken oder die Anzahl der Umspannvorgänge drastisch reduzieren.
Entscheidungshilfe: Welches Verfahren ist das Richtige für Ihr Projekt?
Die Wahl des richtigen CNC-Verfahrens hängt von der Geometrie, der Komplexität und den spezifischen Anforderungen Ihres Bauteils ab. Nutzen Sie diese Checkliste, um die richtige Entscheidung zu treffen:
- Geometrie analysieren: Ist Ihr Bauteil primär rotationssymmetrisch und überwiegend rund? Dann ist CNC-Drehen die kostengünstigste und schnellste Methode. Für runde Teile mit zusätzlichen Merkmalen wie Querbohrungen oder Schlüsselflächen ist eine Kombination aus Drehen und Fräsen, das Dreh-Fräsen, die ideale Lösung. Falls Ihr Bauteil nicht rotationssymmetrisch ist, sondern prismatische oder komplexe Freiformen aufweist, ist CNC-Fräsen das passende Verfahren.
- Komplexität bewerten: Überlegen Sie, wie viele Achsen für die Bearbeitung notwendig sind. Einfache 2,5D-Geometrien können effizient auf einer 3-Achs-Maschine gefertigt werden. Für komplexe Freiformflächen oder Hinterschnitte ist eine 5-Achs-Maschine erforderlich, die eine höhere Bearbeitungskomplexität erlaubt.
- Stückzahl berücksichtigen: Bedenken Sie die Stückzahl Ihres Projekts. Bei Kleinserien oder Prototypen können die Rüstkosten pro Teil sehr hoch sein. Bei großen Losgrößen amortisieren sich die Rüstkosten schnell, da die effektiven Stückkosten sinken.
- Toleranzen und Oberflächengüte festlegen: Definieren Sie die erforderliche Präzision. Eine sehr hohe Präzision oder ein spezielles Oberflächenfinish erhöht die Produktionskosten signifikant. Stellen Sie sicher, dass die geforderte Qualität der Bauteilfunktion entspricht, um unnötige Kosten zu vermeiden.
- DFM-Prinzipien anwenden: Überprüfen Sie Ihr Design kritisch auf unnötige Komplexität. Die Anwendung von Design for Manufacturability (DFM)-Prinzipien in der Entwurfsphase kann die Bearbeitungszeit verkürzen und die Anzahl der Umspannvorgänge reduzieren. So senken Sie die Produktionskosten bereits vor dem Start der Fertigung massiv.
Ihr nächster Schritt
Die Wahl zwischen CNC-Fräsen und CNC-Drehen hängt nicht davon ab, welches Verfahren besser ist, sondern welches am besten zu Ihrem Projekt passt. Das CNC-Drehen ist ideal für die kosteneffiziente Serienproduktion rotationssymmetrischer Bauteile. Das CNC-Fräsen bietet eine unvergleichliche Flexibilität für komplexe und unregelmäßige Formen. Die Evolution zu hybriden Maschinen wie 5-Achs-Fräsen und Dreh-Fräszentren spiegelt den Bedarf an integrierten Lösungen wider, die die größten Kostentreiber, insbesondere die Rüstzeiten, eliminieren.
